3D-Druck-Technologie
Hilfsmittel aus dem 3D-Drucker
Mit der 3D-Drucktechnologie können Hilfsmittel zunächst digital entworfen und anschliessend ausgedruckt werden. Wir nutzen den 3D-Druck hauptsächlich, um besonders leichte und gleichzeitig hochfunktionelle Hilfsmittel zu produzieren. Handelt es sich dagegen um grössere Hilfsmittel oder Hilfsmittel, welche starken Belastungen ausgesetzt sind, ist die Herstellung im 3D-Druck - verglichen mit der handwerklichen Herstellung aus konventionellen Materialien – noch nicht zielführend.
Ablauf
1. Präzise Erfassung und Anpassung
Der Prozess beginnt in der Regel mit einem herkömmlichen Formabdruck, da Bewegungsumfänge und Korrekturmöglichkeiten durch die manuelle Palpation genauer erfasst werden können. Diese Methode bietet eine zuverlässige Grundlage für die digitale Weiterverarbeitung. Alternativ verwenden wir, sowohl bei einfachen Korrekturen oder korrekturfreien Hilfsmitteln als auch in Fällen, in denen ein präziser manueller Abdruck nur schwer möglich ist, einen direkten 3D-Scan.
2. Digitale Konstruktion und Simulation
Nach der Erfassung der Scan-Daten wird das Modell in einem CAD-Programm bearbeitet. Hier werden die erforderlichen Geometrien, Zuschnitte, Verstärkungen und Ausschnitte, sowie optische Anpassungen wie zum Beispiel Perforationen, gestaltet. Bei komplexen Versorgungen kann das Hilfsmittel zusätzlich durch Festigkeitsanalysen überprüft werden. Sobald das digitale Modell fertiggestellt ist, wird es in die den unterschiedlichen Druckverfahren zugehörigen Programme übertragen.
3. 3D-Druck und Nachbearbeitung
Nach der Programmierung erfolgt die Fertigung des orthopädischen Hilfsmittels mittels 3D-Druck. Beim Filament-Druck (FDM-Verfahren) wird ein Kunststoffdraht aufgeschmolzen und durch eine Düse extrudiert, die das Material Schicht für Schicht über ein Schienensystem präzise aufträgt. Im Pulververfahren wird das Material durch einen Laser selektiv aufgeschmolzen und anschliessend von einer neuen Pulverschicht bedeckt. Beide Verfahren ermöglichen eine effiziente Materialnutzung.
Trotz der präzisen Herstellung müssen nach dem Druck Stützstrukturen (beim FDM-Verfahren) entfernt oder überschüssiges Pulver (beim Pulververfahren) beseitigt werden. Nachdem das Hilfsmittel nachbearbeitet wurde, erfolgt die Fertigstellung, bei der Polsterungen und Verschlüsse angebracht werden, um den Tragekomfort und die Funktionalität des fertigen Produkts zu gewährleisten.
Diese Schritte kombinieren präzise manuelle Anpassungen mit modernster digitaler und additiver Fertigung, um massgeschneiderte, patientenspezifische Lösungen zu schaffen.
Kopf- und Gesichtsschutz im 3D-Druck

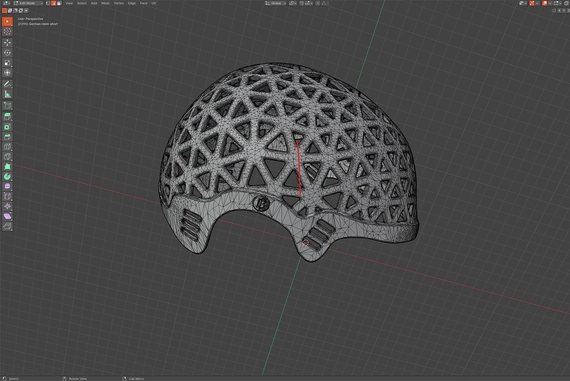

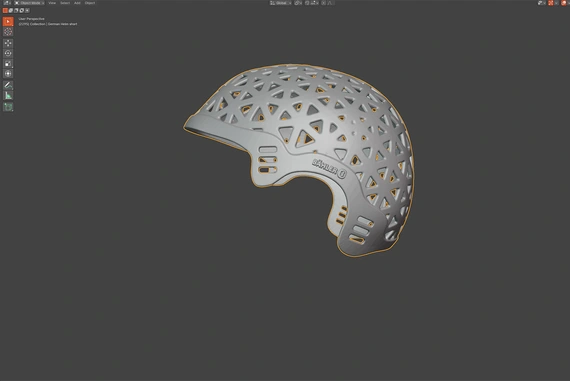

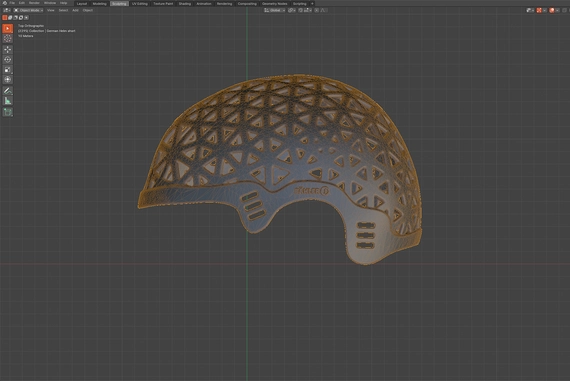

Unser Angebot umfasst eine Vielzahl individueller Lösungen für den Kopf- und Gesichtsschutz, die mittels modernster 3D-Drucktechnologie gefertigt werden. Neben der postoperativen Versorgung stellen wir speziell angepasste Schutzhelme für Epileptiker her, die optimalen Schutz und Komfort bieten. Für die Kleinsten ermöglichen wir durch hochpräzise Modellierung massgefertigte Kinder-Korrekturhelme. Ergänzend dazu fertigen wir individuelle Gesichtsmasken, die perfekt an die Bedürfnisse und Anatomie angepasst sind.
Orthesen aller Art

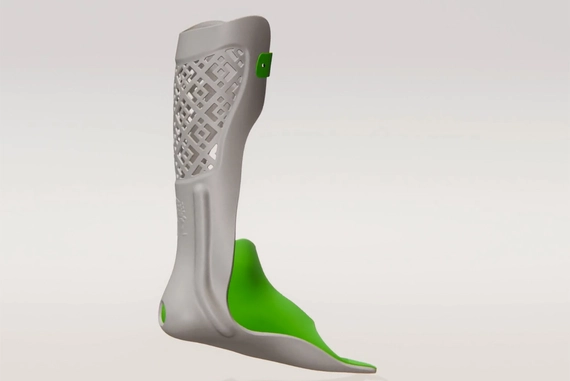

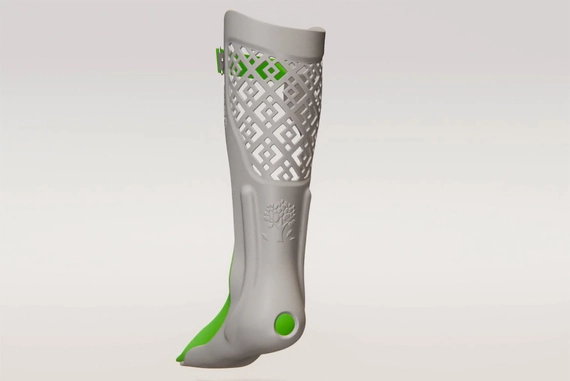

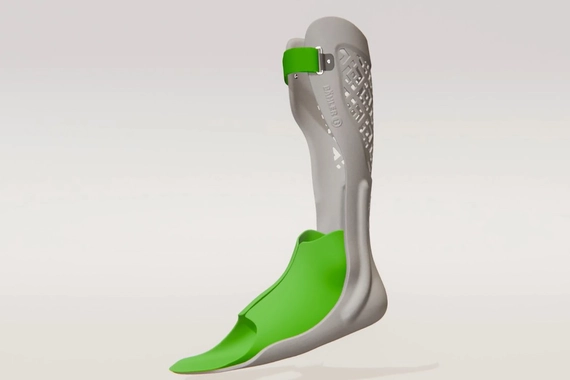

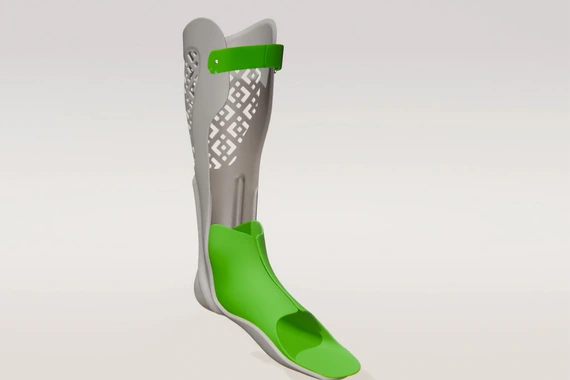

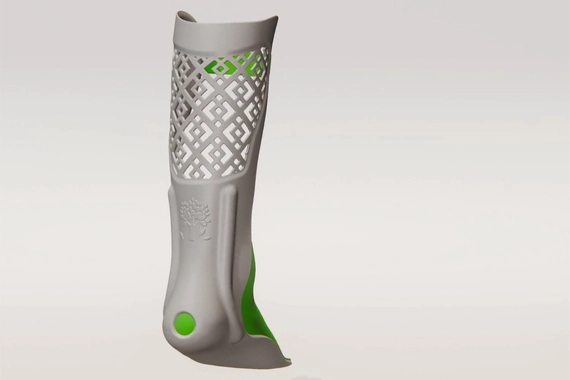

Unsere Orthesen bieten gezielte Unterstützung für Gelenke und Gliedmassen, individuell abgestimmt auf die Bedürfnisse jedes Patienten. Mit modernster Technologie und Fachkompetenz fertigen wir hochwertige Lösungen, die Funktionalität und Tragekomfort vereinen. Unser Sortiment umfasst unter anderem OSSA-Orthesen, Handorthesen und Unterschenkelorthesen, die speziell für den jeweiligen Einsatzbereich entwickelt werden und eine optimale Unterstützung im Alltag gewährleisten.
Sportorthesen und Sonderanfertigungen
Für aktive Menschen bieten wir individuell angepasste Sportorthesen, die in enger Zusammenarbeit mit unseren Patienten entwickelt werden. Vom Prototyping bis zur finalen Produktentwicklung beziehen wir die persönlichen Bedürfnisse und Anforderungen in jeden Entwicklungsschritt des jeweiligen Prozesses ein. Zu unseren Sonderanfertigungen gehört beispielsweise die Entwicklung einer massgeschneiderten Tauchprothese oder einer auf den Athleten Klickpedale für Paralympic-Spitzensportler. Zudem passen wir spezielle Orthesen an, die sowohl zur Prävention als auch zur Behandlung von sportbedingten Verletzungen dienen und optimale Unterstützung bieten.
